Кузнечно-прессовое оборудование (КПО)

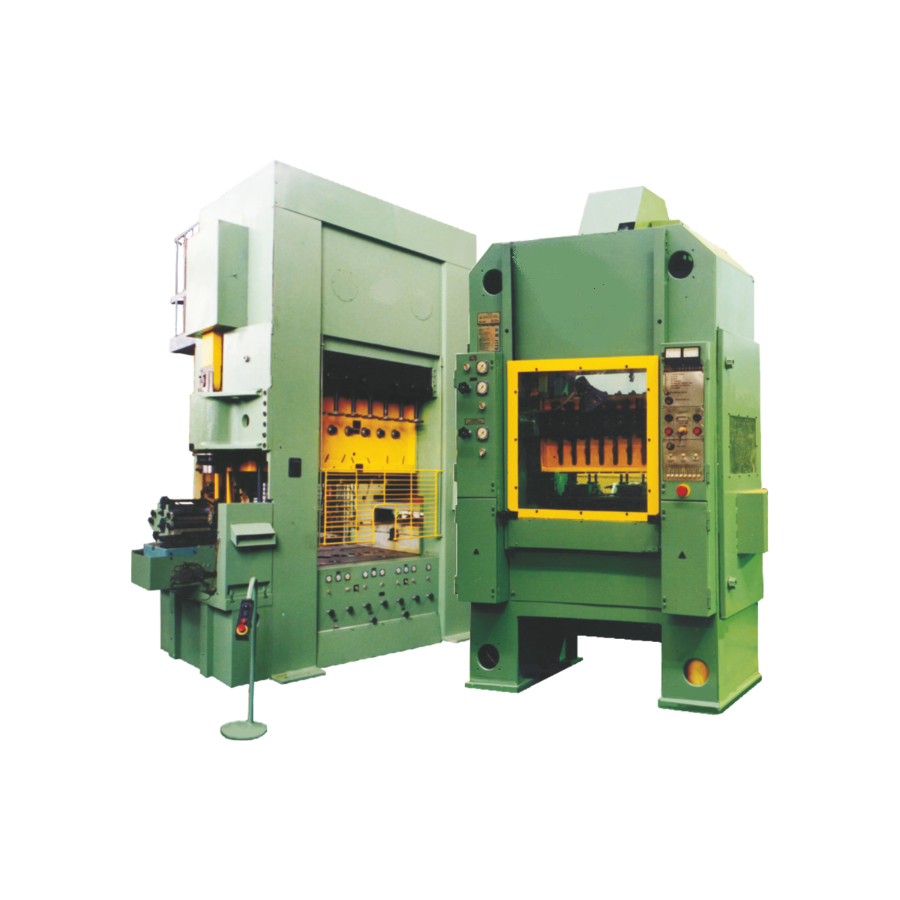

Универсальные листоштамповочные прессы простого действия предназначены для выполнения операций вырубки, неглубокой вытяжки, гибки и др.
Кривошипные одностоечные прессы. Различают прессы с неподвижным столом, с передвижным столом и с рогом. Предназначены они для выполнения различных операций холодной штамповки.
Вытяжные прессы двойного и тройного действия предназначены для глубокой вытяжки полых изделий из листовых материалов.

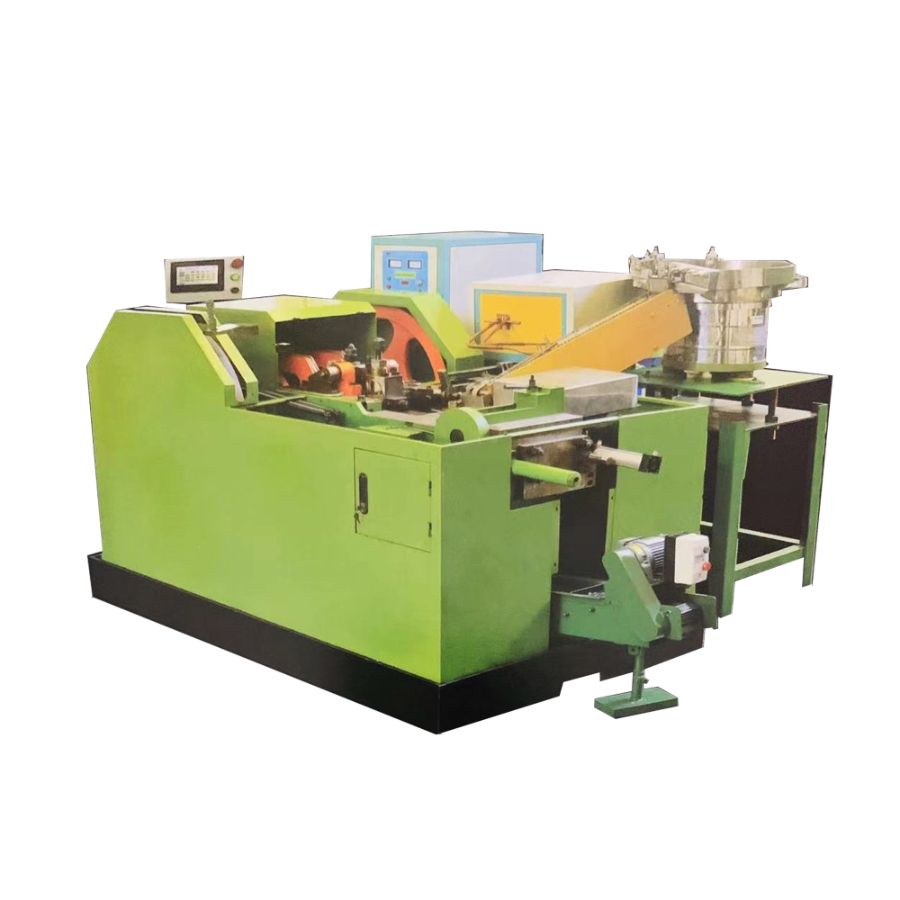

Пресс-автоматы подразделяют на универсальные и специальные.

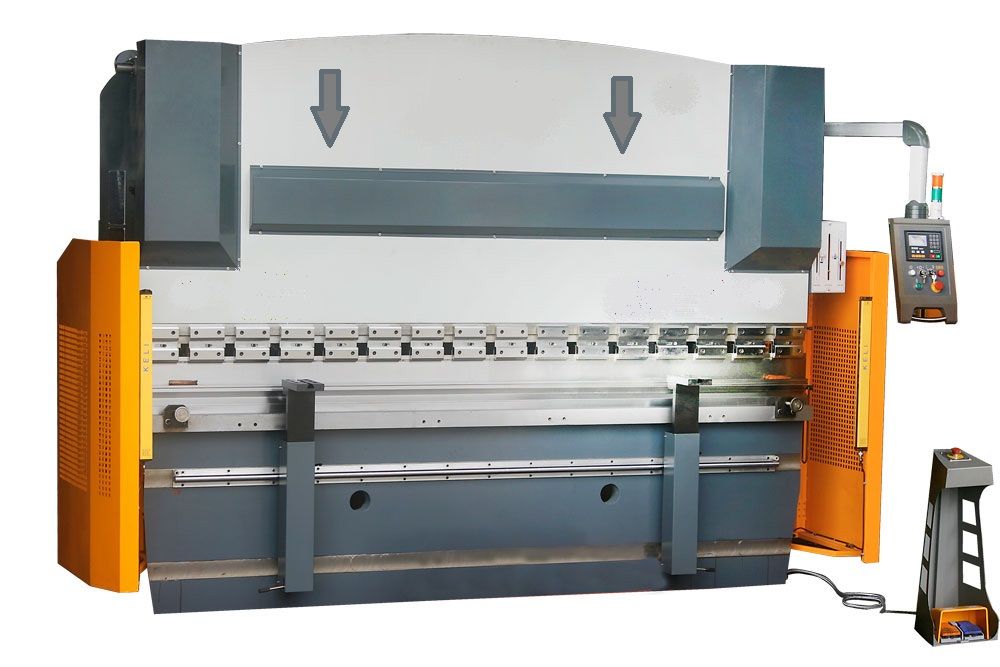

Листогибочные прессы используют для изготовления деталей гибкой из листового и полосового металла в серийном производстве.

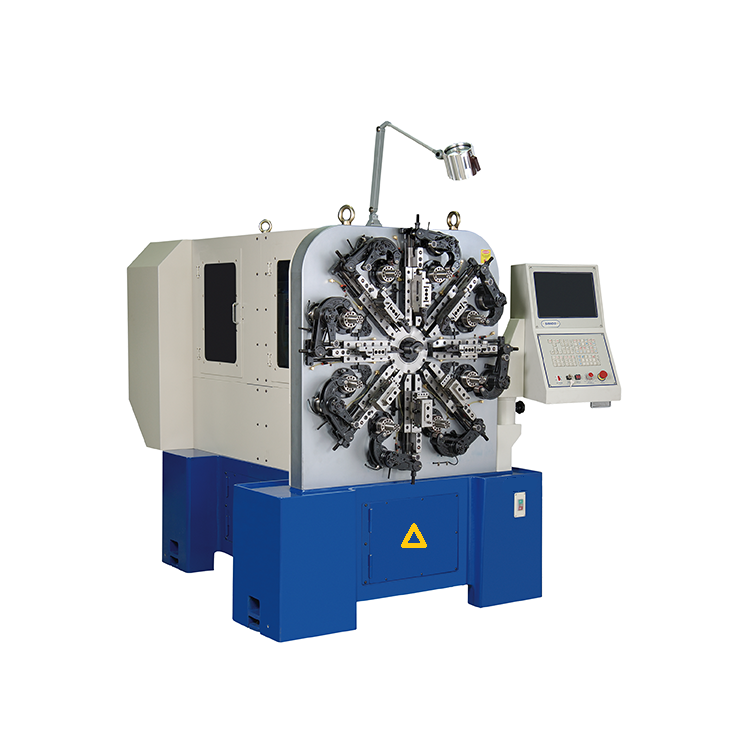

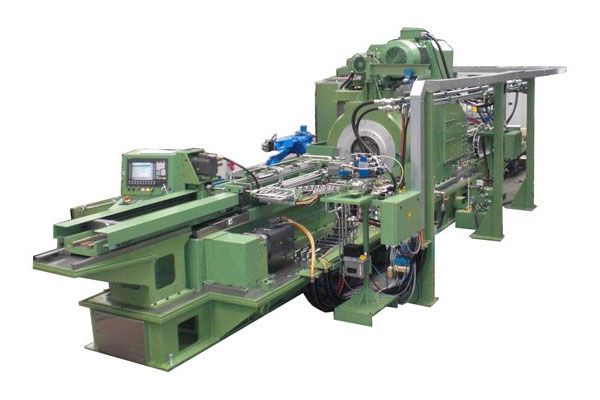

Гибочные машины и автоматы предназначены для горячей, реже холодной гибки в одноручьевых или многоручьевых штампах из сортового проката.

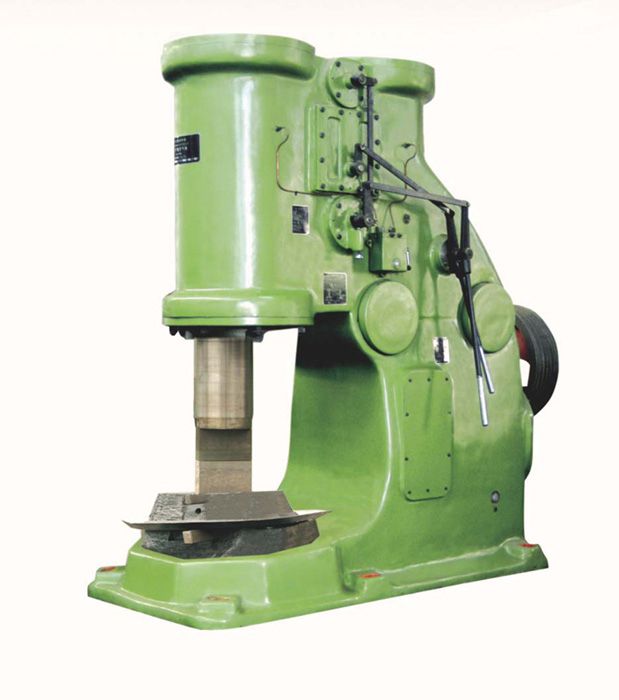

Молоты пневматические и гидравличесие.
Приобрести прессы и другое оборудование можно со Склада или заказать на сайте, позвонив нам!

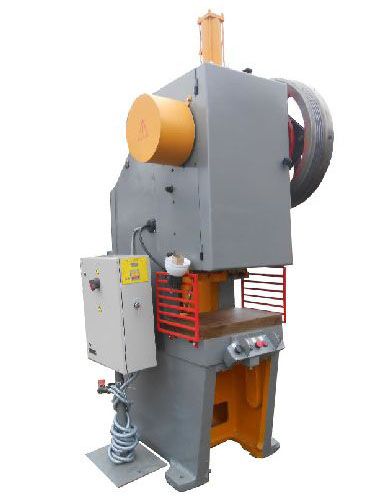

Прессы кривошипные открытые простого действия усилием 250, 400 и 630 кН предназначены для выполнения различных операций холодной штамповки листового металла в крупносерийном и масовом производстве.
основные параметры | КД1424В | КД2124К | КД2324К | КД1426В | КД1426К | КД2326К | КД1428В | КД2128К | КД2328К |
Номинальное усилие, кН (тс) | 250 | 250 | 250 | 400 | 400 | 400 | 630 | 630 | 630 |
Ход ползуна регулируемый, S: | |||||||||
наибольший | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 |
наименьший | 5 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | 10 |
Частота ходов ползуна в минуту: | |||||||||
непрерывных нерегулируемых | 180 | 180 | 180 | 160 | 160 | 160 | 140 | 140 | 140 |
одиночных | 56 | 56 | 56 | 56 | 56 | 56 | 45 | 45 | 45 |
Размеры стола: | |||||||||
L | 500 | 500 | 500 | 600 | 600 | 600 | 710 | 710 | 710 |
B | 340 | 340 | 340 | 400 | 400 | 400 | 480 | 480 | 480 |
Размеры отверстия в столе: | |||||||||
LI | 250 | 250 | 250 | 300 | 300 | 300 | 360 | 360 | 360 |
BI | 170 | 170 | 170 | 200 | 200 | 200 | 240 | 240 | 240 |
D | 210 | 210 | 210 | 250 | 250 | 250 | 300 | 300 | 300 |
Расстояние от оси ползуна до станины, С | 190 | 190 | 190 | 220 | 220 | 220 | 260 | 260 | 260 |
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе: | |||||||||
прессов с неподвижным столом,Н | - | 250 | 250 | - | 280 | 280 | - | 340 | 340 |
прессов с передвижным столом и рогом: | |||||||||
при верхнем положении стола, Н1 | 180 | - | - | 200 | - | - | 240 | - | - |
при нижнем положении стола, Н2 | 450 | - | - | 500 | - | - | 530 | - | - |
Расстояние от оси ползуна до плоскости крепления стола к станине, С1 | 180 | - | - | 210 | - | - | 250 | - | - |
Величина регулировки расстояния между столом и ползуном | 55 | 55 | 55 | 65 | 65 | 65 | 80 | 80 | 80 |
Габаритные размеры пресса: | |||||||||
слева-направо | 1217 | 1180 | 1180 | 1240 | 1305 | 1306 | 1445 | 1500 | 1500 |
спереди-назад | 1045 | 1140 | 1600 | 1385 | 1330 | 1330 | 1690 | 1690 | 1690 |
Масса пресса, кг | 2770 | 1970 | 1975 | 3940 | 3120 | 3250 | 6710 | 5430 | 5760 |
